## Bittisiirrot ja `LEA`: bittien liikuttelu ja osoitearitmetiikka

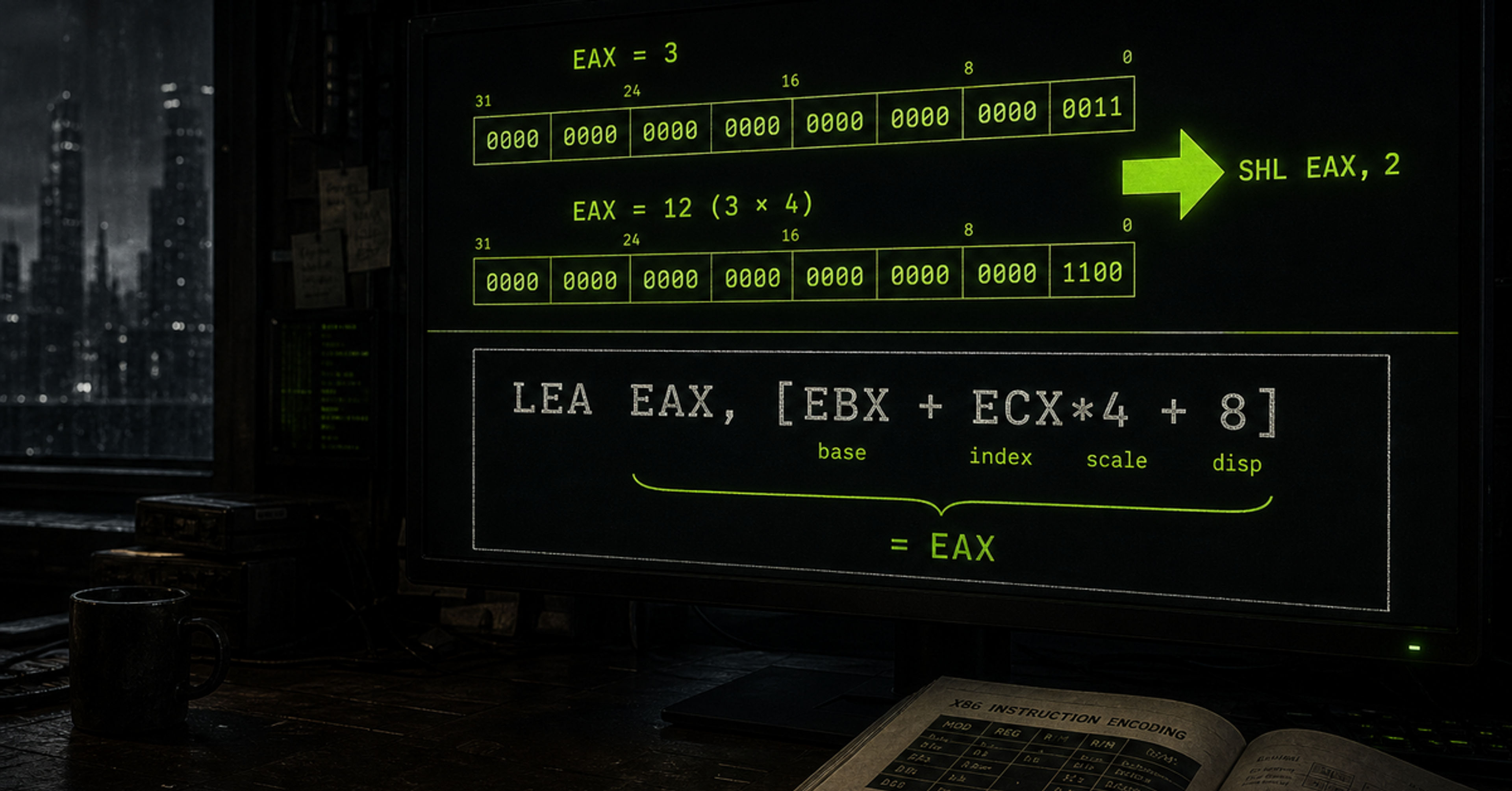

![SHL siirtää bittejä vasemmalle = kerro 2^n:llä; LEA laskee `[kanta + indeksi*skaalaus + siirto]` osoitelausekkeen yhdellä käskyllä.](sanity:image-3f5f4255678d670f7dbd4e39e5039146b402c8a6-1200x628-png)


Olemme käyttäneet `MOV`-, `ADD`- ja `IMUL`-käskyjä rekistereiden arvojen siirtoon ja laskentaan. Mutta kun käännät C-koodia konekielelle, kääntäjä korvaa monet `IMUL`- ja `IDIV`-käskyt paljon nopeammilla bittisiirroilla, ja monet osoitelaskut yhdellä erikoiskäskyllä nimeltään `LEA`. Nämä ovat takaisinmallinnuksen (reverse engineering) näkymässä jatkuvasti vastassa, joten on aika opetella tunnistamaan ne.

---

## Bittisiirrot: kerrotaan ja jaetaan kahden potenssilla

### `SHL`: siirrä vasemmalle

`SHL kohde, määrä` siirtää kohteen bittejä vasemmalle annetun määrän verran. Oikealle puolelle tulee nollia. Yksi bittisiirto vasemmalle = kerrotaan kahdella.

```assembly_x86
section .text

MOV EAX, 3       ; binäärinä 0...0011 = 3
SHL EAX, 2       ; siirrä 2 bittiä vasemmalle = kerro 4:llä
                 ; nyt EAX = 0...1100 = 12
INT 1            ; tulostaa 12
HLT
```

Yleisesti `SHL kohde, n` = kerrotaan `2^n`:llä. Joten 1 bittisiirto = ×2, 2 bittisiirtoa = ×4, 3 bittisiirtoa = ×8. Kääntäjät suosivat tätä `IMUL`:n sijaan kahden potenssia kerrottaessa: bittisiirto on yhdellä kellojaksolla, kun taas `IMUL` voi viedä useamman.

### `SHR`: siirrä oikealle (etumerkitön)

`SHR kohde, määrä` siirtää bittejä oikealle. Vasemmalle puolelle tulee nollia. Tämä on **etumerkitön** jako kahden potenssilla.

```assembly_x86
section .text

MOV EAX, 80      ; binäärinä 0101 0000 = 80
SHR EAX, 3       ; siirrä 3 bittiä oikealle = jaa 8:lla
                 ; nyt EAX = 0000 1010 = 10
INT 1            ; tulostaa 10
HLT
```

### `SAR`: siirrä oikealle (etumerkillinen)

`SAR` on kuin `SHR`, mutta säilyttää etumerkin: vasempaan päähän kopioidaan alkuperäisen ylimmän bitin arvo. Tätä käytetään **etumerkillisten** lukujen jakoon kahden potenssilla.

```assembly_x86
section .text

MOV EAX, -8      ; binäärinä 1111...1000 = -8
SAR EAX, 1       ; siirrä 1 bitti oikealle, säilytä etumerkki = -8 / 2
                 ; nyt EAX = -4
INT 1            ; tulostaa -4
HLT
```

`SHR`:llä sama operaatio olisi antanut valtavan positiivisen luvun, mikä olisi väärin etumerkillisen luvun jaossa. Kääntäjä valitsee `SHR`:n vs `SAR`:n alkuperäisen muuttujan etumerkillisyyden mukaan. Tämä on käytännössä tunnusmerkki, josta reverse engineeringissä päättelet onko muuttuja `unsigned int` vai `signed int`.

### `SAL`: alias `SHL`:lle

`SAL` on `SHL`:n synonyymi (sama opcode). Mnemonia on olemassa lähinnä symmetriaksi `SAR`:n kanssa. Älä hämmenny, jos näet jommankumman: ne ovat sama käsky.

### `ROL` ja `ROR`: rotaatiot

Siirron sijaan rotaatio: ylin bitti kierretään alimmaksi (`ROL`) tai päinvastoin (`ROR`). Bittejä ei "katoa".

```assembly_x86
section .text

MOV EAX, 0x80000001   ; ylin ja alin bitti asetettu
ROL EAX, 1            ; alin bitti kiertyy ylimmäksi, ylin siirtyy
                      ; nyt EAX = 0x00000003 = 3
INT 1                 ; tulostaa 3
HLT
```

Reverse engineeringissä rotaatioita näkee tyypillisesti salausalgoritmeissa (SHA, MD5, RC5); ne ovat vahva vihje siitä, että tutkit kryptografiakoodia.

---

## `LEA`: Load Effective Address

`LEA` on x86:n outolintu: sen syntaksi näyttää muistihaulta, mutta se ei hae mitään muistista. Se vain **laskee osoitteen** ja sijoittaa sen kohderekisteriin.

```assembly_x86
section .text

MOV EBX, 100
MOV ECX, 3
LEA EAX, [EBX + ECX*4 + 8]    ; EAX = 100 + 3*4 + 8 = 120
INT 1                          ; tulostaa 120
HLT
```

Yhtäkään muistihakua ei tehty. `EAX`:iin tuli `EBX`:n, `ECX*4`:n ja vakion 8 summa. Tämä on kääntäjän rakas temppu: **yksi käsky korvaa kaksi tai kolme `ADD`/`IMUL`-käskyä**, eikä `LEA` päivitä lippuja, mikä tekee siitä turvallisen "läpinäkyvän aritmetiikan" välineen.

### Yleisimmät `LEA`-kuviot reverse engineeringissä

| Lauseke | Tulos |
| --- | --- |
| `LEA EAX, [EBX + EBX*2]` | `EAX = EBX * 3` |
| `LEA EAX, [EBX + EBX*4]` | `EAX = EBX * 5` |
| `LEA EAX, [EBX + EBX*8]` | `EAX = EBX * 9` |
| `LEA EAX, [ECX + 1]` | `EAX = ECX + 1` (ilman lippumuutosta) |
| `LEA EAX, [EBX + ECX]` | `EAX = EBX + ECX` |

Kun näet `LEA`-rivin disassemblyssä, älä lue sitä muistihakuna. Lue se algebrana: "kohde = se mitä hakasulkeiden sisällä on", eli sisältä ei dereferoida mitään.

```assembly_x86
section .text

; Toteutetaan "x = a*5 + b" yhdellä rivillä:
MOV EBX, 7         ; a = 7
MOV ECX, 9         ; b = 9
LEA EAX, [EBX + EBX*4]   ; EAX = a*5 = 35
ADD EAX, ECX             ; EAX = a*5 + b = 44
INT 1
HLT
```

---

## Yhteenveto

- `SHL kohde, n`: siirrä bittejä vasemmalle = `kohde * 2^n` (etumerkitön).
- `SHR kohde, n`: siirrä oikealle = `kohde / 2^n` (etumerkitön).
- `SAR kohde, n`: siirrä oikealle ja säilytä etumerkki = etumerkillinen jako.
- `SAL` = `SHL` (alias).
- `ROL` / `ROR`: rotaatiot ilman bittien menettämistä; salauskoodin tunnusmerkki.
- `LEA target, [base + index*scale + offset]`: laskee osoitteen, ei hae muistista. Käännetyssä koodissa yleensä kompakti aritmeettinen käsky, joka ei sotke lippuja.
